پیشرفت در کنترل پنل های ژنراتور

سیستم های تک ژنراتور

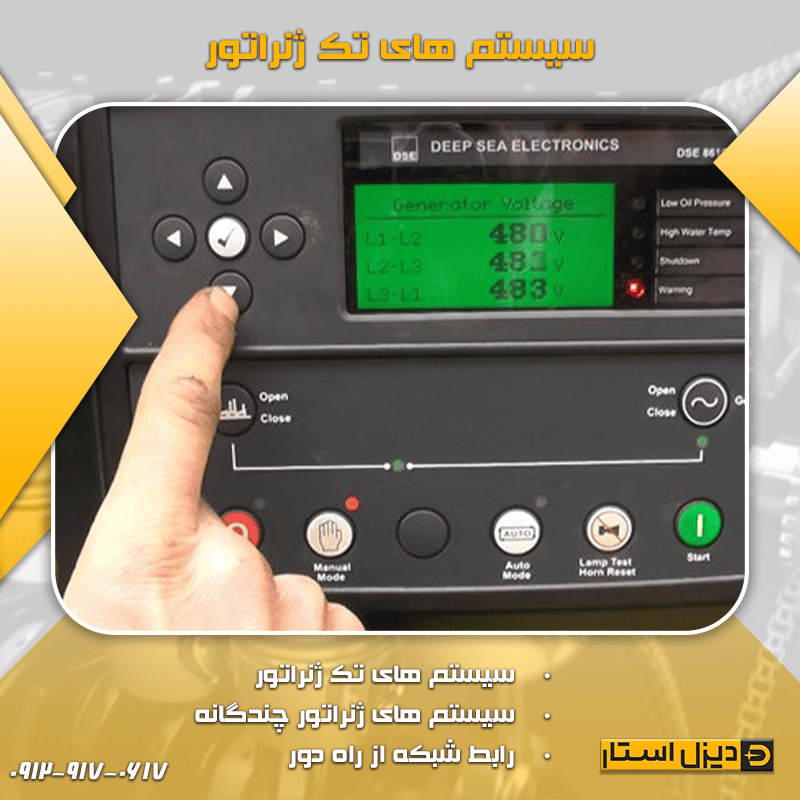

پنل اپراتور مجموعه ژنراتور
پانل های اپراتور با مجموعه های ژنراتور و عملکردهای موتور رابط با توابع ژنراتور گنجانده شده اند. این اجازه می دهد تا موتور و ژنراتور توسط یک جزء کنترل شوند. پنل های اپراتور اطلاعات، مشاهده و استفاده آسان، کنترل های مجموعه ژنراتور و زنگ هشدار و نظارت را در اختیار کاربر قرار می دهند. بسیاری از تامین کنندگان گزینه هایی را برای پنل هایی مانند اندازه گیری AC و نمایشگرهای الفبایی ارائه می دهند.

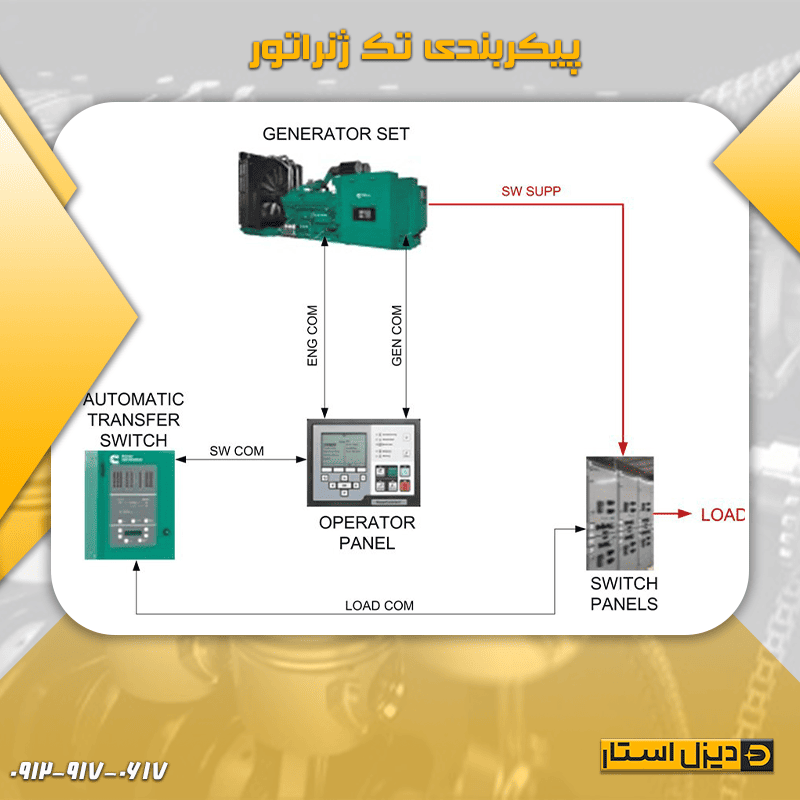

اجزای مجموعه تک ژنراتور
بسیاری از سبک‌های کامپوننت برای راه‌اندازی و پیکربندی ژنراتور در دسترس هستند. سیستم ها می توانند پایه یا پیچیده باشند که شامل نظارت از راه دور و شبکه می شود. در زیر نمونه ای از اجزای یک سیستم اصلی آورده شده است:

• مجموعه ژنراتور – متشکل از موتور و ژنراتور و پانل اپراتور خانه.
• پنل اپراتور – با سوئیچ انتقال خودکار (برای سیگنال شروع) ارتباط برقرار می کند. شروع، اجرا و نظارت بر فعالیت های موتور و ژنراتور را کنترل می کند.
• سوئیچ انتقال خودکار برق را در پنل سوئیچ کنترل می کند. هنگامی که یک افت یا افت قابل توجه قدرت رخ می دهد، سیگنال سوئیچ ژنراتور پانل اپراتور را برای راه اندازی موتور تنظیم می کند.
• سوئیچ پانل ها – توزیع برق در مدارهای مختلف.

از دست دادن قدرت

هنگامی که برق اصلی قطع می شود، رویدادهای زیر رخ می دهد:

1. سوئیچ انتقال خودکار سیگنال ژنراتور پانل اپراتور را برای شروع.

2. پانل اپراتور مجموعه ژنراتور را راه اندازی می کند و عملکرد موتور و ژنراتور را نظارت می کند.

3. ژنراتور برق پانل های سوئیچ را تامین می کند. برق اضطراری طبق طراحی توزیع می شود.

4. هنگامی که برق اصلی در دسترس است، سوئیچ انتقال خودکار مجموعه ژنراتور را قطع می کند و به شبکه برق اصلی متصل می شود.

5. پنل اپراتور زمان کارکرد موتور را کنترل می کند تا خنک شود.

سیستم های ژنراتور چندگانه

پنل های HMI

پانل های رابط ماشین انسانی (HMI) را می توان برای پیکربندی های چند ژنراتور استفاده کرد. تمام پانل های اپراتور مجموعه ژنراتور جداگانه با پانل HMI ارتباط برقرار می کنند. این پنل ها می توانند تا پنج ژنراتور مجزا را به طور همزمان نظارت و کنترل کنند و می توانند به قابلیت های موازی مجهز شوند.

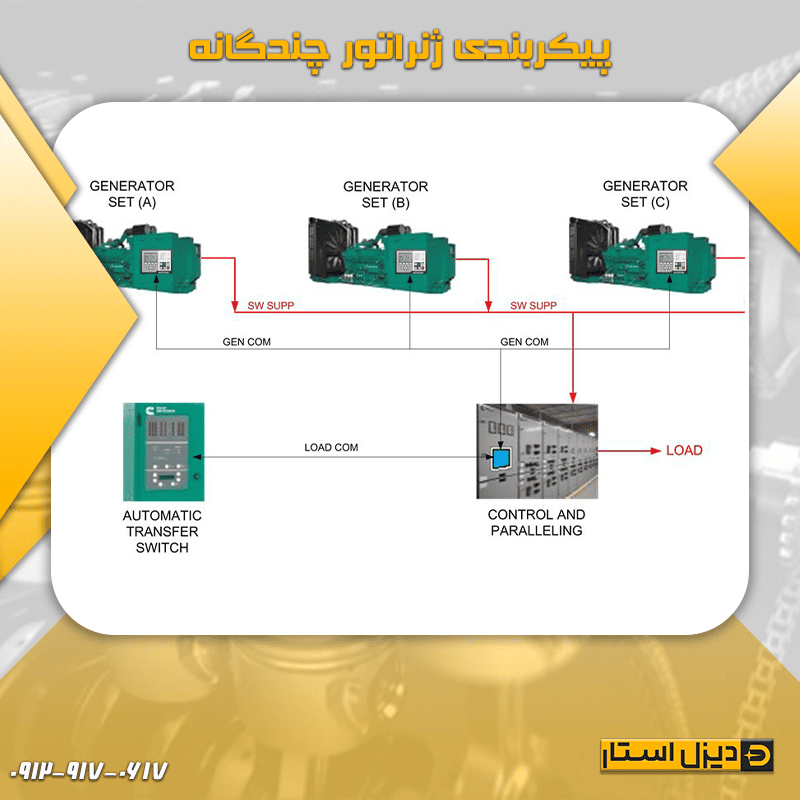

اجزای مجموعه ژنراتور چندگانه
بسیاری از سبک‌های کامپوننت برای راه‌اندازی و پیکربندی ژنراتور در دسترس هستند. سیستم ها می توانند اساسی یا پیچیده باشند که شامل نظارت از راه دور و راه اندازی روتر می شود. در زیر نمونه ای از اجزای یک سیستم اصلی آورده شده است:

مجموعه ژنراتور – متشکل از موتور و ژنراتور و پانل اپراتور.

پنل اپراتور با سوئیچ انتقال خودکار، موتور و ژنراتور ارتباط برقرار کنید. شروع، اجرا و هشدار و نظارت بر فعالیت ها را کنترل می کند.

سوئیچ انتقال خودکار برق را در پنل سوئیچ کنترل می کند. هنگامی که افت یا افت قابل توجه توان رخ می دهد، سوئیچ سیگنال HMI را به پانل های اپراتور مجموعه ژنراتور مناسب برای راه اندازی موتور می دهد.

تابلوهای کنترل و موازی پانل های HMI خانه، کلیدهای مدار و سوئیچ ها برای توزیع برق در مدارهای مختلف استفاده می شود.

با استفاده از اجزای اصلی سیستم، ژنراتورها را می توان به دو روش مختلف راه اندازی و پیکربندی کرد. در زیر نمونه هایی از پیکربندی اضافی و پیکربندی موازی آورده شده است. امکانات پیکربندی فقط با قابلیت های تجهیزات محدود می شود.

پیکربندی اضافی

هنگامی که برق اضطراری ثابت برای عملیات تاسیسات ضروری است از تنظیمات اضافی استفاده می شود. افزونگی را می توان با دو یا چند ژنراتور ایجاد کرد. ژنراتور(های) اولیه باید بتواند الزامات بار تاسیسات را پشتیبانی کند. مولد(های) ثانویه باید اندازه ای داشته باشند تا زمانی که ژنراتور(های) اولیه از کار می افتند، الزامات بار را بپذیرند.

پیکربندی زائد از دست دادن توان
مجموعه ژنراتور (A) و مجموعه ژنراتور (B) ژنراتورهای اولیه هستند. مجموعه ژنراتور (C) مولد اضافی است (شکل 2).

هنگامی که برق اصلی قطع یا کاهش می یابد و مجموعه ژنراتور (A) در حین کار از کار می افتد، رویدادهای زیر رخ می دهد:

1. سوئیچ انتقال خودکار پانل HMI را برای شروع راه اندازی ژنراتور مجموعه (A) و مجموعه ژنراتور (B) از طریق پانل های اپراتور ژنراتور سیگنال می دهد.

2. پانل HMI، عملیات مجموعه ژنراتور اولیه را نظارت می کند و آنها را با عملکرد سیستم موازی می کند.

3. پنل های سوئیچ برق اضطراری را طبق تعیین شده توزیع می کنند.

4. مجموعه ژنراتور (A) هشدار خاموش شدن فعال دارد.

5. پانل HMI راه اندازی ژنراتور مجموعه (C) را آغاز می کند، مجموعه ژنراتور (A) از پیکربندی حذف می شود و عملیات خنک کننده/خاموش انجام می شود.

6. پانل HMI موازی ژنراتور مجموعه (C) با ژنراتور مجموعه (B)، نظارت بر بار سیستم و وضعیت هشدار برای ژنراتورهای آنلاین.

7. هنگامی که برق اصلی در دسترس است، سوئیچ انتقال خودکار مجموعه ژنراتور را قطع می کند و به شبکه برق اصلی متصل می شود.

8. پانل HMI به پانل اپراتور مجموعه ژنراتور (B) و مجموعه ژنراتور (C) برای انجام عملیات خنک کردن/خاموش کردن سیگنال می دهد.

پیکربندی موازی

پیکربندی موازی مقرون به صرفه تر از پیکربندی اضافی است. در یک پیکربندی موازی، ژنراتورها همگی ژنراتورهای اولیه هستند و به اندازه ای هستند که نیازهای بار را بدون هیچ افزونگی برآورده کنند. در این پیکربندی، اگر هر ژنراتوری از کار بیفتد، مدارها باید ایزوله شوند تا نیازهای بار کاهش یابد.

پیکربندی موازی تلفات برق
مجموعه ژنراتور (A)، مجموعه ژنراتور (B) و مجموعه ژنراتور (C) همگی مولدهای اولیه هستند.

هنگامی که برق اصلی قطع یا کاهش می یابد و مجموعه ژنراتور (C) در حین کار از کار می افتد، رویدادهای زیر رخ می دهد:

1. سوئیچ انتقال خودکار پانل HMI را برای شروع راه اندازی ژنراتور مجموعه (A)، مجموعه ژنراتور (B) و مجموعه ژنراتور (C) از طریق پانل های اپراتور ژنراتور سیگنال می دهد.
2. پنل HMI عملیات مجموعه ژنراتور را مانیتور می کند و آنها را به موازات سیستم برای پذیرش بار تنظیم می کند.
3. پنل های سوئیچ برق اضطراری را طبق تعیین شده توزیع می کنند.
4. مجموعه ژنراتور (C) دارای هشدار خاموش شدن فعال است.
5. پانل HMI خاموش کردن مجموعه ژنراتور (C) را آغاز می کند و از پیکربندی برای عملیات خنک کردن/خاموش کردن حذف می شود.
6. مدارها باید ایزوله شوند تا نیازهای بار کاهش یابد.
7. هنگامی که برق اصلی در دسترس است، سوئیچ انتقال خودکار مجموعه ژنراتور را قطع می کند و به شبکه برق اصلی متصل می شود.
8.  پانل HMI به مجموعه ژنراتور (A) و مجموعه ژنراتور (B) برای انجام عملیات خنک کردن/خاموش کردن سیگنال می دهد. رابط شبکه از راه دور

HMI های راه دور

ریموت HMI ها در مدل های مختلفی از جمله:

• واحد راه دور واحد می تواند ژنراتورها را در محل از راه دور از کنترل پنل اصلی کنترل کند.
• نمودار نوار اطلاعات گرافیکی در مورد عملکرد الکترومکانیکی ژنراتور را نمایش می دهد.
•  Annunciator نشانه های بصری و شنیداری آلارم ها یا شرایط وضعیت را ارائه می دهد.

ژنراتورهای بزرگ اغلب می توانند در اتاق ژنراتور جدا از اتاق سوئیچینگ قرار گیرند. برای این مثال، اعلام کننده ها از راه دور در اتاق سوئیچ متصل می شوند تا امکان نظارت بر مجموعه ژنراتور جداگانه را فراهم کنند . برای عملیات حیاتی می توان ساعتی را برای بررسی عملکرد ژنراتور در هنگام قطع برق اجرا کرد.

مانیتورینگ از راه دور

نصب مانیتورهای از راه دور امکان نظارت گسترده را فراهم می کند. برخی از قابلیت ها عبارتند از:

دسترسی به رابط کاربری با رایانه های شخصی متعدد برای نظارت در مکان های تعیین شده متعدد.

رابط با دستگاه های هوشمند برای نظارت از طریق WIFI.

ارسال ایمیل از طریق SMTP، متن از طریق SMS به دستگاه های تعیین شده.

نتیجه‌گیری

شرکت دیزل استار به عنوان یکی از واردکنندگان پیشرو در زمینه دیزل ژنراتور، با استفاده از فناوری‌های پیشرفته در پنل‌های کنترل و سیستم‌های مانیتورینگ، توانسته است محصولات خود را بهبود بخشیده و نیازهای مشتریان را به بهترین شکل ممکن پاسخ دهد. این شرکت با واردات دیزل ژنراتورهای با کیفیت و استفاده از پنل‌های HMI و سیستم‌های مانیتورینگ از راه دور، به کاربران امکان کنترل دقیق‌تر و نظارت بهتر بر عملکرد ژنراتورها را می‌دهد. دیزل استار با ارائه این راهکارها، نقش مهمی در بهبود کارایی و اطمینان سیستم‌های قدرت اضطراری ایفا می‌کند.
