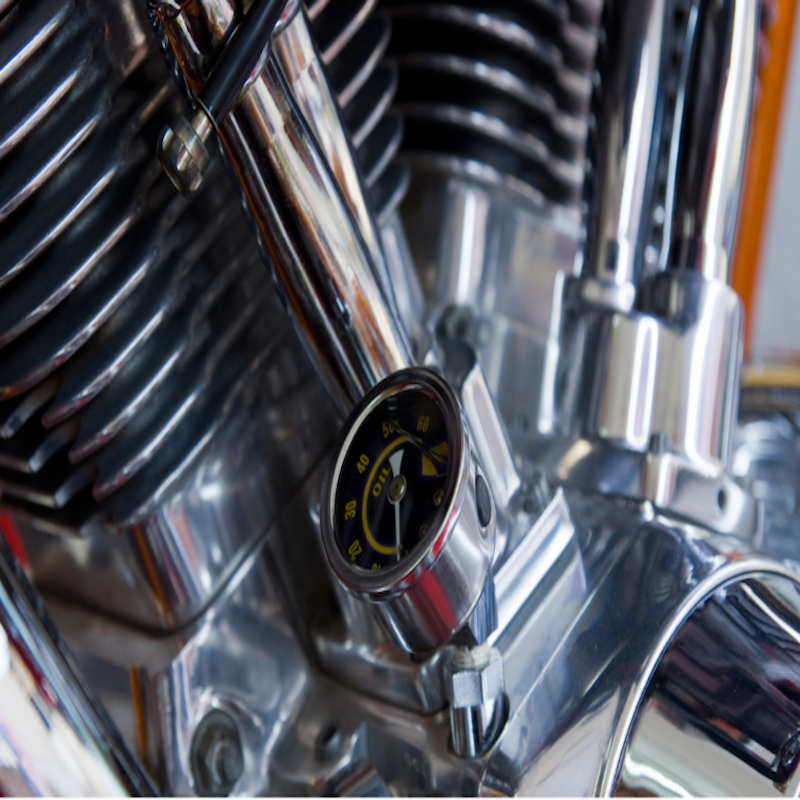

سوئیچ فشار روغن یکی از اجزای حیاتی در موتورهای دیزلی و بنزینی است که به منظور حفاظت از موتور طراحی شده است. این وسیله به کنترل فشار روغن موتور کمک می‌کند و در صورت افت فشار، از آسیب‌های جدی به موتور جلوگیری می‌کند. در این مقاله به بررسی عملکرد، کاربردها و روش‌های تست سوئیچ فشار روغن می‌پردازیم.
سوئیچ فشار روغن چیست؟
سوئیچ فشار روغن، وسیله‌ای حفاظتی است که معمولاً بر روی بلوک موتور نصب می‌شود. این سوئیچ در دو حالت باز یا بسته قرار دارد. زمانی که فشار روغن پایین است، سوئیچ در حالت اتصال به زمین قرار می‌گیرد و در صورت افزایش فشار روغن به حد مطلوب، سوئیچ به حالت باز تغییر وضعیت می‌دهد. حداقل فشار روغن که باید موتور خاموش شود، توسط سازندگان موتور تعیین می‌شود.
عملکرد سوئیچ فشار روغن
هنگامی که فشار روغن به زیر حد بحرانی می‌رسد، سوئیچ فشار روغن چراغ هشدار را روشن می‌کند یا سیگنالی به ECU (واحد کنترل الکترونیکی) ارسال می‌کند. این امر به اپراتور کمک می‌کند تا از آسیب به موتور جلوگیری کند.
- کلیدهای نرمال باز: در این نوع سوئیچ، وقتی فشار روغن به سطح بحرانی می‌رسد، کنتاکت‌ها فعال شده و سوئیچ روشن می‌شود.
- کلیدهای نرمال بسته: در این نوع، وقتی فشار روغن به سطح بحرانی می‌رسد، کنتاکت‌ها غیرفعال شده و سوئیچ خاموش می‌شود.
کاربردهای سوئیچ فشار روغن
سوئیچ فشار روغن در بسیاری از موتورها، از جمله موتورکامینز، موتور کوماتسو، موتور کاترپیلار، موتور بنز، موتور یانمار و موتور دویتس، به کار می‌رود. این سوئیچ‌ها به عنوان یک حسگر عمل کرده و در صورت افت فشار روغن، چراغ هشدار را روشن می‌کنند. این سیگنال به اپراتور کمک می‌کند تا از بروز مشکلات جدی در موتور جلوگیری کند.
اهمیت سوئیچ فشار روغن
- حفاظت از موتور: این سوئیچ به جلوگیری از آسیب‌های جدی به موتور کمک می‌کند.
- اطمینان از عملکرد صحیح: سوئیچ فشار روغن به اپراتور این امکان را می‌دهد که قبل از استارت زدن موتور، وضعیت سوئیچ را بررسی کند.
روش‌های تشخیص و آزمایش سوئیچ فشار روغن
سوئیچ فشار روغن یکی از اجزای حیاتی در سیستم‌های موتور است که وظیفه نظارت بر فشار روغن را بر عهده دارد. تشخیص و آزمایش این سوئیچ به منظور اطمینان از عملکرد صحیح آن و جلوگیری از آسیب به موتور ضروری است.
1- کلید با کنتاکت‌های نرمال باز
- در این حالت، باید بررسی شود که در زمان خاموش بودن موتور، آیا مدار باز بین کنتاکت‌ها وجود دارد یا خیر.
- سپس باید وجود اتصال کوتاه بین کنتاکت‌ها هنگام روشن بودن موتور بررسی شود.
- در نهایت، باید پیوستگی و سلامت پایه‌ها، ترمینال‌ها و سیم‌ها بررسی شود.
2- کلید با کنتاکت‌های نرمال بسته
- در این شرایط، باید بررسی شود که آیا زمانی که موتور خاموش است، اتصال کوتاه (یا به عبارت دیگر، مدار بسته) بین کنتاکت‌ها وجود دارد یا خیر.
- سپس، باید وجود مدار باز بین کنتاکت‌ها هنگام روشن بودن موتور بررسی شود.
- در نهایت، باید پیوستگی و سالم بودن پایه‌ها، ترمینال‌ها و سیم‌ها بررسی شود.
جدول کلی درباره سوئیچ فشار روغن
| عنوان | توضیحات |
|---|---|
| وظیفه اصلی | نظارت بر فشار روغن موتور و حفاظت از موتور در برابر آسیب‌های ناشی از افت فشار روغن |
| نصب | معمولاً بر روی بلوک موتور نصب می‌شود |
| حالت‌های عملکرد | 1. حالت اتصال به زمین (پایین بودن فشار روغن) 2. حالت باز (فشار روغن در حد مطلوب) |
| انواع سوئیچ | 1. کلیدهای نرمال باز 2. کلیدهای نرمال بسته |
| سیگنال‌ها | روشن کردن چراغ هشدار یا ارسال سیگنال به ECU در صورت افت فشار روغن |
| کاربردها | استفاده در موتورهای دیزل مختلف مانند کامینز، کوماتسو، کاترپیلار و … |
| اهمیت | جلوگیری از آسیب‌های جدی به موتور و اطمینان از عملکرد صحیح سیستم روغن‌کاری |
| روش‌های تست | تست عملکرد سوئیچ با استفاده از دستگاه‌های اندازه‌گیری فشار روغن |
| نگهداری | بررسی دوره‌ای وضعیت سوئیچ و سیستم روغن‌کاری برای اطمینان از عملکرد صحیح |
نتیجه‌گیری
سوئیچ فشار روغن یکی از اجزای کلیدی در موتورهای دیزلی و بنزینی است که به حفاظت از موتور کمک می‌کند. با توجه به اهمیت این سوئیچ، در صورت بروز هر گونه مشکل در عملکرد آن، باید به سرعت اقدام به تعویض آن کرد.
