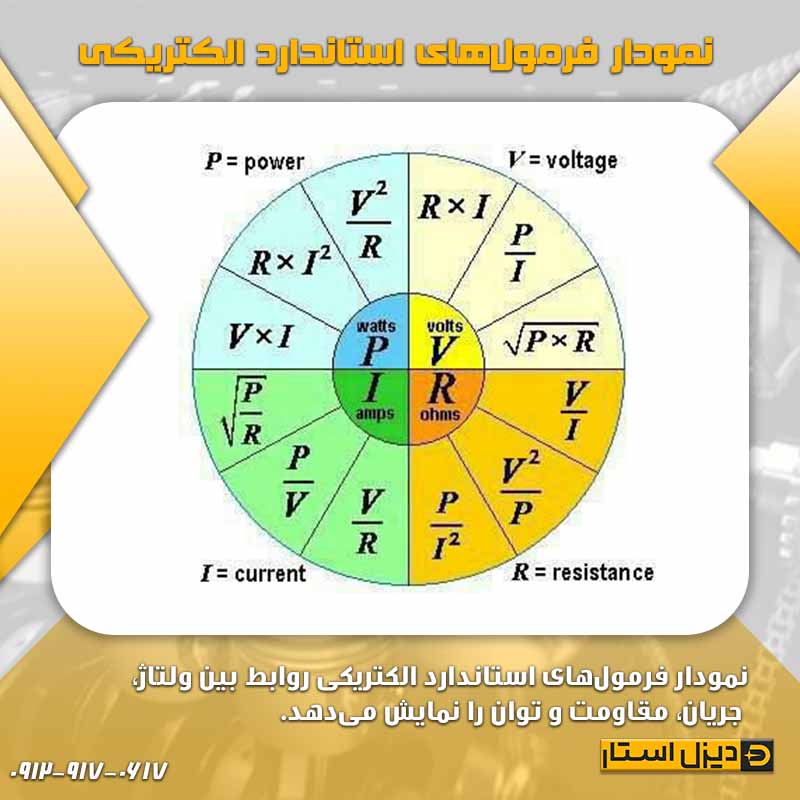

نمودار فرمول‌های استاندارد الکتریکی

27 تیر 1403
بدون دیدگاه

این نمودار شامل فرمول‌های استاندارد الکتریکی است که برای محاسبات مصرف برق مورد استفاده قرار می‌گیرند.

برای تعیین:	تک فاز	سه فاز	مستقیم
جاری (آمپر)	$KVA×1000E\frac{KVA \times 1000}{E}$	$KVA×1000E×1.73\frac{KVA \times 1000}{E \times 1.73}$	$KVA×1000E\frac{KVA \times 1000}{E}$
کیلووات (kW)	$I×E×PF1000\frac{I \times E \times PF}{1000}$	$I×E×1.73×PF1000\frac{I \times E \times 1.73 \times PF}{1000}$	$I×E1000\frac{I \times E}{1000}$
اسب بخار (HP)	$I×E×%EFF×PF746\frac{I \times E \times \%EFF \times PF}{746}$	$I×E×1.732×%EFF×PF746\frac{I \times E \times 1.732 \times \%EFF \times PF}{746}$	$I×E×%EFF746\frac{I \times E \times \%EFF}{746}$
آمپر (زمانی که HP شناخته شده است)	$HP×746E×%EFF×PF\frac{HP \times 746}{E \times \%EFF \times PF}$	$HP×7461.73×E×%EFF×PF\frac{HP \times 746}{1.73 \times E \times \%EFF \times PF}$	$HP×746E×%EFF\frac{HP \times 746}{E \times \%EFF}$
آمپر (زمانی که کیلووات مشخص است)	$KW×1000E×PF\frac{KW \times 1000}{E \times PF}$	$KW×10001.73×E×PF\frac{KW \times 1000}{1.73 \times E \times PF}$	$KW×1000E\frac{KW \times 1000}{E}$
آمپر (زمانی که KVA شناخته شده است)	$KVA×1000E\frac{KVA \times 1000}{E}$	$KVA×10001.73×E\frac{KVA \times 1000}{1.73 \times E}$	$KVA×1000E\frac{KVA \times 1000}{E}$

توضیحات:

KVA: کیلوولت آمپر
I: جریان (آمپر)
E: ولتاژ
PF: ضریب قدرت
%EFF: درصد بهره‌وری
KW: کیلووات
HP: اسب بخار

راهنمای کامل عیب‌ یابی موتور دیزلی

این فرمول‌ها به شما کمک می‌کنند تا محاسبات مربوط به مصرف برق را به‌درستی انجام دهید. در صورت نیاز به دقت بیشتر یا وجود پیچیدگی‌های الکتریکی، مشاوره با یک برقکار متخصص توصیه می‌شود.
