تمایز میان دیزل ژنراتورهای دریایی (Marine Gensets) با مدل‌های صنعتی و زمینی، فراتر از تفاوت در محل نصب است؛ این تجهیزات بر مبنای دو فلسفه طراحی، استاندارد متالورژی و تاب‌آوری مکانیکی کاملاً متفاوت مهندسی می‌شوند. در حالی که ژنراتورهای صنعتی برای تکیه‌گاه‌های ثابت و شرایط محیطی کنترل شده طراحی شده‌اند، ژنراتور دریایی باید در برابر تنش‌های پویای ناشی از امواج، چرخه مداوم زاویه بدنه شناور، اتمسفر خورنده نمکی و استانداردهای سخت‌گیرانه ایمنی جان و ناوبری مقاومت کند. در ادامه این مقاله، به بررسی دقیق‌تر این تفاوت‌ها و عوامل تعیین‌کننده در طراحی این سیستم‌های حیاتی می‌پردازیم.

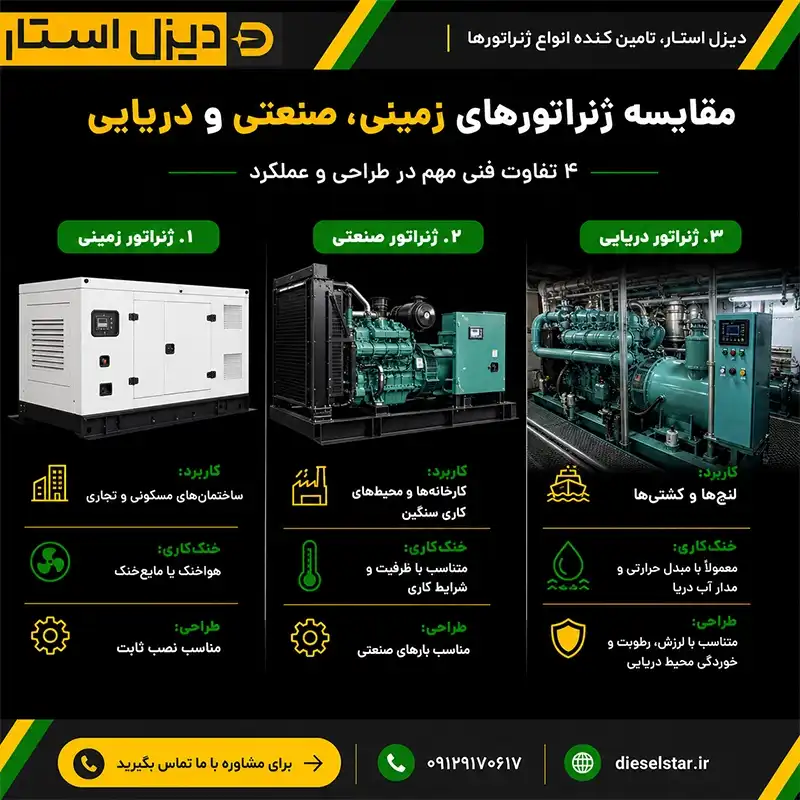

جدول مقایسه مشخصات فنی ژنراتورهای زمینی، صنعتی و دریایی
در جدول زیر، تفاوت‌های اصلی این سه نوع ژنراتور از نظر محیط کار، سیستم خنک‌کاری، مقاومت در برابر لرزش و استانداردها مرور شده است. این مقایسه به شما کمک می‌کند در یک نگاه، کاربرد و ویژگی‌های شاخص هر مدل را بشناسید.
| ویژگی کلیدی | ژنراتور زمینی (Residential/Commercial) | ژنراتور صنعتی (Industrial) | ژنراتور دریایی (Marine) |
| محیط عملیاتی | محیط‌های تمیز و ثابت (خانه‌ها/ساختمان‌ها) | محیط‌های سخت‌تر (کارخانجات/مناطق معدنی) | محیط‌های بسیار خورنده و متحرک (دریا/کشتی) |
| نوع خنک‌کننده | عمدتا هوایی (رادیاتور) | هوایی یا مایع (High-Capacity) | مبدل حرارتی با آب دریا (Heat Exchanger |
| مقاومت در برابر لرزش | پایین (فقط لرزش داخلی دستگاه) | متوسط (مقاوم در برابر لرزش محیطی) | بسیار بالا (مقاوم در برابر حرکت موج و تلاطم |
| استاندارد اصلی | استانداردهای تولیدکننده / برق | استانداردهای صنعتی و پایداری بار | گواهینامه‌های انجمن‌های رده‌بندی (DNV, CCS, ABS |
اگر قصد بررسی مشخصات فنی دقیق، ظرفیت‌ها و استعلام قیمت انواع ژنراتور متناسب با پروژه خود را دارید، می‌توانید مدل‌های مختلف را ارزیابی کنید.
تفاوت مقاومت در برابر خوردگی و متالورژی ساخت در مدل‌های دریایی و زمینی
برای درک علت تفاوت قیمت و طراحی، باید ابتدا محیطی را که این دستگاه‌ها در آن تنفس می‌کنند، تحلیل کنیم. ما با سه سطح از محیط‌های عملیاتی روبرو هستیم که هر کدام استانداردهای متالورژیکی (فلزشناسی) متفاوتی می‌طلبند:
سطح اول: محیط‌های زمینی و مسکونی (Stable Environments)
در این سطح، ژنراتورها در محیط‌هایی با پارامترهای کنترل شده کار می‌کنند.
چالش‌ها: تغییرات دمای هوا و رطوبت نسبی محیط.
ساختار: بدنه و قطعات از آلیاژهای استاندارد ساخته می‌شوند. از آنجایی که هدف اصلی، تامین برق اضطراری در صورت قطع شبکه است، تمرکز بر کاهش هزینه و صدای کم است. در این محیط، خوردگی یک فرآیند بسیار کند است و نیاز به پوشش‌های فوق‌حرفه ای نیست.
سطح دوم: محیط‌های صنعتی و سنگین (Harsh Terrestrial Environments)
محیط‌های صنعتی و کارخانه‌ای (Harsh Terrestrial Environments): چالش اصلی در این بخش ذرات معلق، غبار و آلاینده‌های شیمیایی است. فیلتراسیون هوای ورودی در دیزل ژنراتور صنعتی به همراه ضخامت بیشتر رنگ کوره‌ای الکترواستاتیک، پایداری دستگاه را تضمین می‌کند.
تفاوت با مدل زمینی: در حالی که ژنراتور زمینی برای بقا در شرایط عادی است، ژنراتور صنعتی برای عملکرد در شرایط سخت طراحی شده است. فیلترهای هوا در مدل‌های صنعتی بسیار پیشرفته‌تر هستند تا از ورود ذرات ریز به سیلندر جلوگیری کنند. پوشش قطعات در این مدل‌ها برای مقابله با اکسیداسیون ناشی از آلاینده‌های صنعتی، ضخیم‌تر و مقاوم‌تر از مدل‌های زمینی است.
سطح سوم: محیط دریایی (Highly Aggressive Marine Environment)
اینجا جایی است که تمام استانداردهای قبلی (زمینی و صنعتی) ناکافی هستند. محیط دریایی ترکیبی از سه عامل مخرب است که در محیط‌های زمینی و صنعتی به این شدت وجود ندارند:
- آئروسل‌های نمکی (Salt Aerosols): برخلاف گرد و غبار صنعتی که صرفا باعث کثیفی می‌شود، ذرات نمک در هوا با رطوبت ترکیب شده و یک محلول الکترولیت قلیایی ایجاد می‌کنند. این محلول، فرآیند خوردگی گالوانیکی را در قطعات فلزی و اتصالات الکتریکی به شدت تسریع می‌کند.
- رطوبت فوق‌العاده بالا: در محیط‌های دریایی، رطوبت همیشه نزدیک به اشباع است که باعث نفوذ به کوچکترین درزهای پنل‌های کنترل می‌شود.
- تلاطم و حرکت: برخلاف ثبات کامل در محیط‌های زمینی و صنعتی، ژنراتور دریایی باید در حالی که خم یا کج می‌شود، به کار خود ادامه دهد.
خلاصه‌ی مقایسه محیطی:
سفارش و قیمت ژنراتور کامینز از دیزل استار، وارد کننده انواع ژنراتور دست دوم از دبی با بهترین قیمت و شرایط پرداخت
- در محیط زمینی: هدف مقاومت در برابر تغییرات جوی است.
- در محیط صنعتی: هدف مقاومت در برابر آلاینده‌ها و کارکرد مداوم است.
- در محیط دریایی: هدف مقاومت در برابر خوردگی شیمیایی شدید و پایداری مکانیکی در تلاطم است.

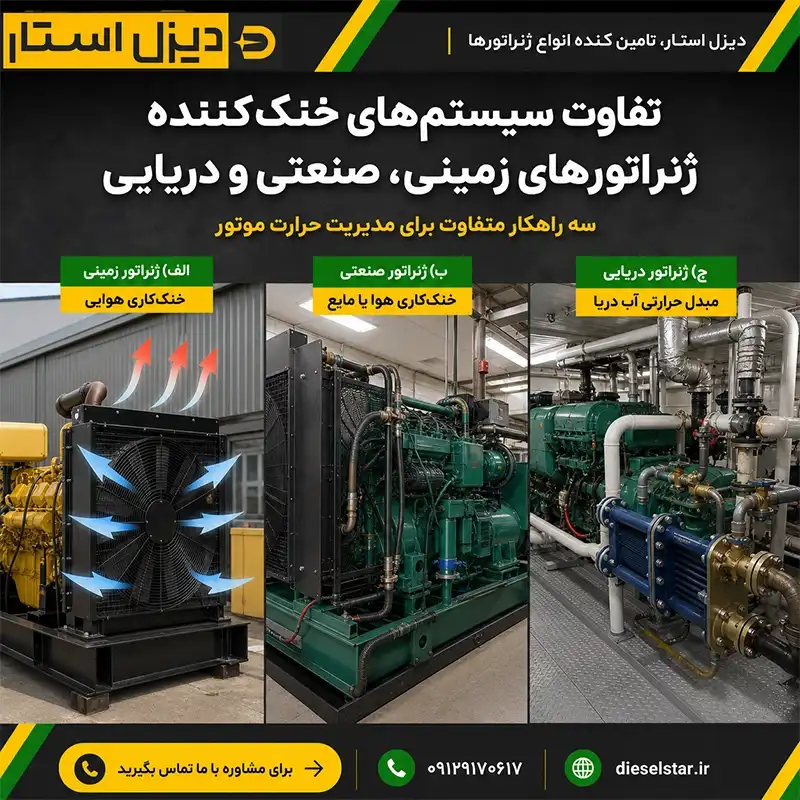

تفاوت مکانیزم‌های دفع گرمای احتراق در سه سطح زمینی، صنعتی و دریایی
با افزایش توان و کاربرد ژنراتورها، استراتژی‌های مدیریت حرارت از سیستم‌های ساده به ساختارهای بسیار پیچیده تغییر می‌یابد. تفاوت اصلی در چگونگی دفع گرمای تولید شده توسط احتراق در این سه سطح نهفته است.
سیستم‌های خنک‌کننده در ژنراتورهای زمینی (Air-Cooled Focus)
در محیط‌های مسکونی و تجاری، هدف اصلی ساده‌ترین روش ممکن است. استفاده از رادیاتورهای بزرگ و فن‌های الکتریکی که با دمای محیط کار می‌کنند، رایج‌ترین راه است. این سیستم‌ها برای محیط‌هایی طراحی شده‌اند که جریان هوای آزاد و دمای محیط در محدوده استاندارد است.
سیستم‌های خنک‌کننده در ژنراتورهای صنعتی (Heavy-Duty Air/Liquid Cooling)
در کارخانجات، به دلیل تمرکز بالای تجهیزات و فضای محدود، سیستم‌های خنک‌کننده باید بسیار قدرتمندتر باشند.
تفاوت: برخلاف مدل‌های زمینی، ژنراتورهای صنعتی اغلب از سیستم‌های خنک‌کننده مایع (Liquid-Cooled) با رادیاتورهای بسیار بزرگتر و فن‌های با توان بالا استفاده می‌کنند تا بتوانند در دماهای بسیار بالای محیط کارخانه (مثلا در کنار کوره‌های ذوب یا در مناطق استرالیایی/خاورمیانه‌ای) بدون افت توان کار کنند.
سیستم‌های خنک‌کننده در ژنراتورهای دریایی (Sea-Water Heat Exchangers)
در دریا، فضای محدود اتاق موتور و وجود آب دریا، بازی را کاملا عوض می‌کند.
تفاوت بنیادین: ژنراتور دریایی از یک مبدل حرارتی (Heat Exchanger) استفاده می‌کند. در این سیستم، یک چرخه بسته از آب شیرین یا مواد شیمیایی برای خنک کردن موتور وجود دارد که گرمای خود را از طریق یک مبدل به چرخه دوم (که آب دریا از آن عبور می‌کند) منتقل می‌کند.
چالش مهندسی: برخلاف مدل‌های زمینی و صنعتی که با هوای محیط در تماس هستند، مهندسان دریایی باید با چالش کلسیم و رسوبات آب دریا در مبدل‌ها مقابله کنند؛ لذا از آلیاژهای بسیار خاصی مثل Cupro-Nickel استفاده می‌شود که در مدل‌های زمینی و صنعتی اصلا یافت نمی‌شوند.
تفاوت سیستم خنک‌کاری ژنراتور دریایی (آب دریا) با رادیاتورهای صنعتی زمینی
عملکرد بهینه ژنراتورها در محیط‌های مختلف، مستلزم هماهنگی دقیق میان مدیریت حرارت و پایداری سیستم‌های الکتریکی و کنترل است. تفاوت اصلی در چگونگی دفع گرمای تولید شده توسط احتراق و پیچیدگی مدارهای کنترلی در این سه سطح نهفته است:
- مدل‌های صنعتی و زمینی: تابلوهای کنترل مجهز به فیلترهای ضد نویز الکترومغناطیسی (EMI) با استانداردهای حفاظتی IP44 تا IP54 هستند.
- مدل‌های دریایی: علاوه بر مقاومت محفظه کنترلر (حداقل IP56)، سیم‌پیچ‌های استاتور و روتور باید دارای عایق‌بندی ویژه موسوم به Tropicalized Class H به همراه پوشش ضد رطوبت رزینی (Conformal Coating) بر روی کلیه بردهای پردازنده باشند تا رسوب املاح باعث ایجاد جرقه و اتصال کوتاه نگردد.
تفاوت ساختار شاسی و کارتر روغن ژنراتور دریایی با زمینی در مواجهه با تلاطم
بزرگ‌ترین تفاوت دینامیکی میان این سامانه‌ها در نوع تنش‌های وارده به شاسی نهفته است:
- طراحی کارتر روغن برای شیب مداوم: در شناورها بر اثر جزرومد و امواج، دستگاه با پدیده غلتش عرضی (Rolling) و طولی (Pitching) مواجه است. اگر موتور صنعتی معمولی در دریا استفاده شود، روغن به یک سمت کارتر جمع شده و پمپ روغن با مکش هوا باعث افت فشار و قفل شدن میل‌لنگ می‌شود؛ از این رو در پیشرانه‌های دریایی از کارتر عمیق ضد تلاطم (Deep Wet Sump) استفاده می‌شود که روانکاری پایدار را حتی در زوایای انحراف تا ۲۵ درجه حفظ می‌کند. مشخصات ساختاری بلوک سیلندر و سیستم روانکاری در بخش انواع موتورهای دیزل صنعتی به تفصیل تشریح شده است.
- کوپلینگ و پایه‌های ارتعاش‌گیر دریایی (Marine Mounts): لرزه‌گیرهای دریایی توانایی مهار ضربات ناشی از کوبش امواج را دارند و مانع از شکستگی اتصالات لوله‌کشی سوخت و روغن می‌شوند؛ برای مشاهده نحوه مهار ارتعاشات در مسیر سوخت می‌توانید راهنمای انواع مخازن سوخت دیزل ژنراتور را بررسی کنید. اگر قصد تجهیز شناور در بنادر جنوبی را دارید، صفحه اختصاصی خرید دیزل ژنراتور دریایی در بوشهر اطلاعات کاملی متناسب با اقلیم خلیج فارس ارائه می‌دهد.
برای شناخت سایر مدل‌های دستگاه بر اساس رژیم‌های کاری اضطراری یا دائم، می‌توانید راهنمای جامع انواع دیزل ژنراتورها را مطالعه نمایید.
تفاوت استانداردهای رده‌بندی دریایی (IMO/ACS) با تاییدیه‌های ژنراتور صنعتی
- ژنراتورهای زمینی و صنعتی: تولید بر مبنای استانداردهای عمومی نظیر ISO 8528 و تاییدیه‌های سازنده ارزیابی می‌شود.
- ژنراتورهای دریایی (Classification Societies): ورود هرگونه مولد برق به موتورخانه شناور منوط به صدور گواهینامه معتبر از مؤسسات رده‌بندی بین‌المللی و ملی نظیر DNV، Lloyd’s Register، BV، ABS یا مؤسسه رده‌بندی ایرانیان (ACS) است که دستگاه را تحت آزمون‌های سخت‌گیرانه شوک لرزشی، زاویه انحراف و مقاومت در برابر پاشش آب نمک تست و تایید می‌کنند.
سوالات متداول
آیا می‌توان از ژنراتور صنعتی در کشتی استفاده کرد؟
خیر، زیرا ژنراتورهای صنعتی برای مقابله با خوردگی شدید نمک و لرزش‌های ناشی از امواج طراحی نشده‌اند و فاقد گواهینامه‌های اجباری دریایی هستند.
تفاوت اصلی سیستم خنک‌کاری مدل‌های دریایی با صنعتی چیست؟
ژنراتورهای دریایی گرما را از طریق مبدل‌های حرارتی پوسته و لوله مسی-نیکلی (Cupro-Nickel) یا لوله‌های کف شناور (Keel Cooler) به آب دریا منتقل می‌کنند؛ در حالی که مدل‌های صنعتی از رادیاتورهای بزرگ جریان مایع یا هوا بهره می‌برند.
چرا ژنراتورهای دریایی گران‌تر از مدل‌های صنعتی هستند؟
به دلیل استفاده از آلیاژهای ضد خوردگی (مانند مس قلع‌دار)، سیستم‌های الکترونیکی محافظت شده (Tropicalized) و هزینه‌های سنگین دریافت گواهینامه‌های انجمن‌های رده‌بندی بین‌المللی.
آیا لرزش در ژنراتورهای دریایی اهمیت دارد؟
بله، بسیار زیاد. برخلاف مدل‌های زمینی که روی زمین ثابت هستند، ژنراتور دریایی باید با حرکت و تلاطم کشتی سازگار باشد، در غیر این صورت دچار شکستگی در اتصالات و لوله‌ها می‌شود.
پدیده Pitching و Rolling چه تاثیری بر عملکرد موتور ژنراتور می‌گذارد؟
حرکات طولی و عرضی مداوم شناور می‌تواند تعادل روغن در کارتر را بر هم زده و فشار روانکاری را صفر کند؛ پیشرانه‌های دریایی برای حل این معضل به مخازن روغن ضد تلاطم با عمق طراحی ویژه مجهز هستند.
